变频器中的自动节能功能
1.自动降压法
即当电动机的电流减小到一定程度时,变频器自动降低输出电压,以达到节能的效果。迄今为止,多数变频器的“自动节能”功能都属于这一种。
2.自动搜索功能
(1)电动机运行的最佳工作点
变频器在V/F控制方式下运行时,由于U/f比可以任意预置,实际上相当于在某一频率下运行时,其输出电压是可以任意调节的。

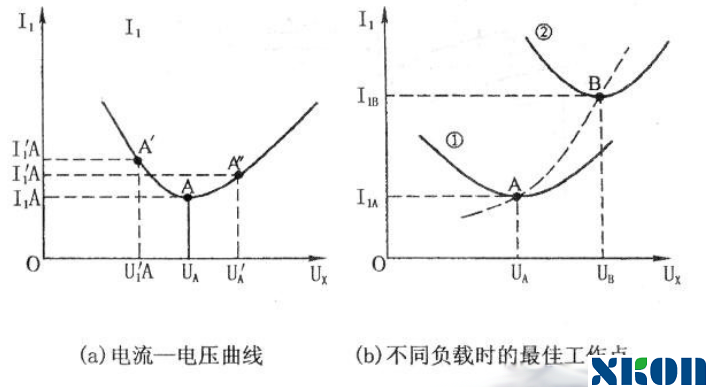

对于电动机来说,其工作电流的大小和电压的关系,如下图所示。
电压过小时,磁通减小,电磁转矩减小,转速下降,转差增大,转子电流增大,定子电流也随之增大。
电压过大时,磁通增大,电动机的磁路饱和,励磁电流增大,电流也增大。
所以,电流和电压的关系曲线呈U形,存在着一个最佳工作点,如下图a)中之A点。转速变化时,最佳工作点也将转移,如下图b)所示。
(2)变频器的自动搜索功能
根据上述原理,部分变频器设计了能够自动搜索最佳工作点的节能功能。其节能效果远高于一般变频器。但由于自动搜索需要时间,这就降低了变频器的动态响应能力。所以,自动搜索功能只能用于对动态响应要求不高的场合,如风机、水泵类负载中。
